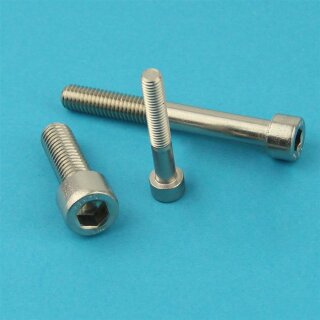

Zylinderschrauben M3 mit Innensechskant DIN 912 Edelstahl A2

Artikelnummer: OS-912-2-M3
Kategorie: Zylinderschrauben DIN 912

Die angegebene Schraubenlänge l ist bei Zylinderschrauben ohne Kopf bemessen. Das bedeutet, dass die Gesamtlänge einer Zylinderschrauben sich aus der Schraubenlänge l und der Kopflänge k zusammensetzt.

Größe

0,05 €

1,09 € pro 1 Stück

inkl. 19% USt. , zzgl. (Standard)

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Zylinderschrauben DIN 912

Zylinderkopfschrauben oder auch Zylinderschrauben mit Innensechskant und Teilgewinde gewährleisten eine sichere Befestigung und charakterisieren sich durch einen hohen zylindrischen Kopf mit einem 6-Kantigem Schraubenkopfantrieb, der mittels Imbusschlüssels angezogen wird. Das Normteil ISO 4762 bzw. DIN 912 wird oft bei Konstruktionen mit Zylindersenkbohrungen verwendet, bei welchen keine Befestigung an der Oberfläche vorgesehen ist. Dank der breiten Auswahlmöglichkeit an verschiedenen Längen finden Sie für jede Aufgabe eine passende Zylinderkopfschraube.

Hier angebotene Zylinderkopf-Edelstahlschrauben A2 sind resistent gegen Luftfeuchtigkeit und können problemlos draußen verwendet werden.

Die angegebene Schraubenlänge l ist bei Zylinderschrauben ohne Kopf bemessen. Das bedeutet, dass die Gesamtlänge einer Zylinderschraube sich aus der Schraubenlänge l und der Kopflänge k zusammensetzt.

Ob Teil- oder Vollgewinde hängt es bei diesen Zylinderschrauben von der Schraubenlänge ab. Ist die Schraubenlänge l kleiner als Gewindelänge b, handelt es sich um Vollgewindeschraube. Dazu schauen Sie sich bitte die technische Zeichnung an.

Technische Zeichnung

d = Durchmesser
l = Schraubenlänge
b = Gewindelänge
d1 = Kopfdurchmesser
k = Kopf
s = Schlüsselweite

d	l (mm)	b	d1	k	s
	von - bis	mm	mm	mm	mm
M1,6	5 - 16	15	3	1,6	1,5
M2	3 - 20	16	3,8	2	1,5
M2,5	4 - 20	17	4,5	2,5	2
M3	4 - 50	18	5,5	3	2,5
M4	4 - 70	20	7	4	3
M5	6 - 90	22	8,5	5	4
M6	6 - 100	24	10	6	5
M8	10 - 100	28	13	8	6
M10	12 - 80	32	16	10	8
M12	20 - 70	36	18	12	10
